Apa Itu Flange Management? Pengertian, Tujuan & Manfaat

Apa Itu Flange Management? Pengertian, Tujuan, dan Manfaatnya di Industri

Dalam dunia industri, khususnya sektor Oil & Gas, Petrokimia, Pembangkit Listrik, Pertambangan, Energi, hingga Manufaktur, sambungan flange merupakan salah satu komponen yang memiliki peran sangat penting dalam menjaga integritas sistem perpipaan. Sambungan ini harus mampu menahan tekanan tinggi, temperatur ekstrem, serta berbagai jenis fluida tanpa mengalami kebocoran.

Sayangnya, masih banyak perusahaan yang hanya berfokus pada proses pemasangan flange tanpa memperhatikan keseluruhan proses pengelolaannya. Padahal, kegagalan pada satu sambungan flange saja dapat menyebabkan kebocoran, downtime produksi, kerugian finansial, bahkan risiko keselamatan kerja.

Di sinilah Flange Management menjadi salah satu proses yang sangat dibutuhkan oleh berbagai industri.

Lalu, apa sebenarnya Flange Management? Mengapa proses ini sangat penting dalam kegiatan maintenance maupun shutdown plant? Simak penjelasannya berikut ini.

Apa Itu Flange Management?

Flange Management adalah serangkaian proses pengelolaan sambungan flange secara sistematis mulai dari tahap perencanaan, inspeksi, pemasangan, pengencangan baut (bolt tightening), dokumentasi hingga verifikasi akhir untuk memastikan seluruh flange joint memiliki kualitas sambungan yang aman, sesuai standar, dan bebas kebocoran.

Flange Management bukan sekadar mengencangkan baut pada flange.

Proses ini melibatkan berbagai tahapan teknis yang bertujuan menjaga Joint Integrity, yaitu memastikan sambungan flange mampu bekerja sesuai desain selama masa operasionalnya.

Dalam proyek konstruksi maupun kegiatan shutdown maintenance, Flange Management menjadi salah satu bagian penting untuk meningkatkan keandalan sistem perpipaan sekaligus meminimalkan risiko kegagalan sambungan.

Mengapa Flange Management Sangat Penting?

Pada sistem perpipaan industri, satu unit plant dapat memiliki ribuan bahkan puluhan ribu sambungan flange.

Apabila hanya satu sambungan mengalami kebocoran, dampaknya dapat berupa:

• Penurunan efisiensi produksi
• Kehilangan fluida proses
• Risiko kebakaran
• Risiko ledakan
• Downtime operasional
• Kerusakan peralatan
• Biaya maintenance yang tinggi
• Risiko terhadap keselamatan pekerja

Karena itu, perusahaan-perusahaan besar menerapkan prosedur Flange Management untuk memastikan setiap sambungan memenuhi standar kualitas sebelum plant mulai beroperasi.

Tujuan Flange Management

Secara umum, tujuan utama Flange Management adalah memastikan seluruh sambungan flange memiliki kualitas yang konsisten.

Beberapa tujuan utamanya meliputi:

• Mengurangi potensi kebocoran flange.
• Menjamin distribusi gaya pengencangan baut yang merata.
• Memastikan gasket bekerja secara optimal.
• Memperpanjang umur flange, baut, dan gasket.
• Menjaga keselamatan pekerja.
• Mengurangi biaya shutdown akibat kebocoran.
• Mendukung keandalan sistem perpipaan.
• Memenuhi standar industri internasional seperti ASME PCC-1.

Dengan proses yang tepat, perusahaan dapat menghindari pekerjaan perbaikan berulang yang sering kali membutuhkan biaya jauh lebih besar dibandingkan tindakan pencegahan.

Tahapan Flange Management

Flange Management terdiri dari beberapa tahapan penting yang saling berkaitan.

1. Identifikasi Flange

Tahap pertama adalah melakukan identifikasi seluruh flange yang akan dikerjakan.

Data yang dicatat biasanya meliputi:

• Nomor line
• Nomor flange
• Ukuran flange
• Rating flange
• Material
• Jenis gasket
• Lokasi pekerjaan

Pendataan ini memudahkan proses pelacakan dan dokumentasi selama proyek berlangsung.

2. Inspeksi Komponen

Sebelum proses pemasangan dilakukan, seluruh komponen diperiksa terlebih dahulu.

Meliputi:

• Kondisi flange face
• Kondisi bolt dan nut
• Kondisi gasket
• Kebersihan permukaan flange
• Kerusakan akibat korosi
• Kerusakan ulir baut

Tahap inspeksi sangat penting untuk memastikan tidak ada komponen yang berpotensi menyebabkan kebocoran.

3. Pemasangan Gasket

Pemilihan gasket harus disesuaikan dengan:

• Tekanan operasi
• Temperatur
• Jenis fluida
• Material flange
• Standar engineering

Kesalahan memilih gasket dapat menyebabkan kegagalan sambungan meskipun baut sudah dikencangkan dengan benar.

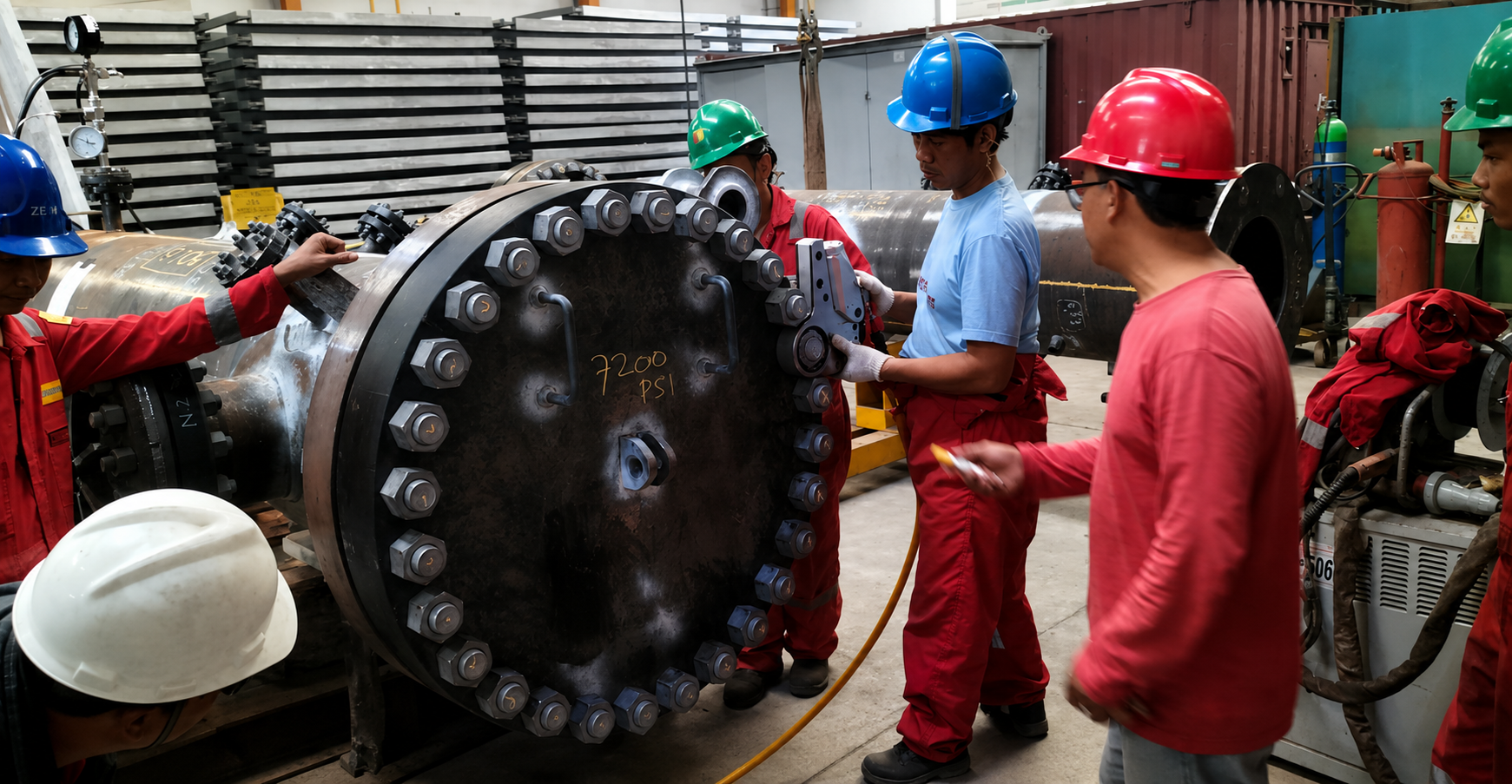

4. Bolt Tightening

Tahap berikutnya adalah proses Bolt Tightening menggunakan metode yang sesuai.

Pada pekerjaan industri modern, proses ini umumnya menggunakan Hydraulic Torque Wrench atau Hydraulic Bolt Tensioner agar gaya pengencangan setiap baut memiliki nilai yang akurat dan merata.

Pengencangan biasanya dilakukan secara bertahap menggunakan pola silang (cross pattern) sehingga distribusi beban pada gasket menjadi lebih seimbang.

5. Dokumentasi

Seluruh proses dicatat sebagai bagian dari dokumentasi proyek.

Dokumen biasanya mencakup:

• Nilai torque
• Nomor flange
• Nomor line
• Teknisi yang mengerjakan
• Tanggal pekerjaan
• Alat yang digunakan
• Hasil inspeksi

Dokumentasi ini menjadi referensi penting apabila dilakukan audit maupun maintenance di masa mendatang.

6. Verifikasi Akhir

Tahap terakhir adalah memastikan seluruh flange telah memenuhi spesifikasi pekerjaan.

Verifikasi dapat berupa:

• Pemeriksaan visual
• Leak test
• Pressure test
• Hydrotest
• Quality inspection

Apabila seluruh tahapan telah selesai, maka sambungan dinyatakan siap dioperasikan.

Manfaat Flange Management bagi Industri

Penerapan Flange Management memberikan banyak manfaat bagi perusahaan.

Di antaranya:

Mengurangi Risiko Kebocoran

Sambungan flange memiliki kemungkinan bocor apabila gaya pengencangan tidak merata atau pemasangan gasket tidak sesuai prosedur.

Flange Management membantu mengurangi risiko tersebut.

Meningkatkan Keselamatan Kerja

Kebocoran fluida bertekanan tinggi dapat membahayakan pekerja.

Dengan prosedur yang tepat, potensi kecelakaan kerja dapat diminimalkan.

Menekan Biaya Maintenance

Perbaikan akibat flange bocor sering kali membutuhkan penghentian operasi.

Flange Management membantu mencegah biaya tambahan akibat shutdown yang tidak direncanakan.

Memperpanjang Umur Peralatan

Distribusi gaya baut yang merata akan menjaga kondisi flange, gasket, dan baut sehingga usia pakainya menjadi lebih panjang.

Mendukung Keandalan Operasional

Plant dapat beroperasi lebih stabil dengan risiko gangguan yang lebih rendah.

Hal ini sangat penting bagi industri yang beroperasi selama 24 jam.

Mengapa Menggunakan Jasa Flange Management Profesional?

Pekerjaan Flange Management membutuhkan tenaga kerja yang memahami prosedur teknis, penggunaan peralatan hidrolik, serta standar industri.

Dengan menggunakan jasa profesional, perusahaan memperoleh beberapa keuntungan, antara lain:

• Teknisi berpengalaman di bidang bolting.
• Penggunaan Hydraulic Torque Wrench yang terkalibrasi.
• Prosedur kerja sesuai standar industri.
• Dokumentasi pekerjaan yang rapi.
• Pengurangan risiko kebocoran setelah commissioning.
• Efisiensi waktu saat shutdown maupun turnaround.

Pendekatan profesional juga membantu memastikan setiap sambungan flange dikerjakan secara konsisten, sehingga kualitas pekerjaan dapat dipertanggungjawabkan.

Percayakan Flange Management kepada MS Solusindo

Keberhasilan sebuah sistem perpipaan tidak hanya ditentukan oleh kualitas material, tetapi juga oleh ketepatan proses pemasangan dan pengelolaan setiap sambungan flange.

Melalui layanan Flange Management, MS Solusindo membantu berbagai industri memastikan setiap flange joint dipasang, diperiksa, dan dikencangkan sesuai prosedur yang berlaku. Dengan dukungan teknisi berpengalaman, peralatan hidrolik yang andal, serta penerapan praktik terbaik di lapangan, kami berkomitmen membantu meningkatkan keandalan sistem perpipaan sekaligus meminimalkan risiko kebocoran selama operasi.

Apabila perusahaan Anda membutuhkan layanan Flange Management untuk proyek konstruksi, shutdown, turnaround, maupun kegiatan maintenance rutin, tim kami siap berdiskusi untuk memberikan solusi yang sesuai dengan kebutuhan operasional Anda. Hubungi kami di www.sewabolting.com

FAQ (SEO Friendly)

Apa yang dimaksud dengan Flange Management?

Flange Management adalah proses pengelolaan sambungan flange secara menyeluruh, mulai dari inspeksi, pemasangan, pengencangan baut, hingga dokumentasi untuk memastikan sambungan aman dan bebas kebocoran.

Apa tujuan utama Flange Management?

Tujuan utamanya adalah menjaga integritas sambungan flange, mengurangi risiko kebocoran, meningkatkan keselamatan kerja, dan memastikan sistem perpipaan beroperasi secara optimal.

Apa perbedaan Flange Management dan Bolt Tightening?

Bolt Tightening merupakan salah satu tahapan dalam Flange Management. Sementara itu, Flange Management mencakup seluruh proses pengelolaan sambungan flange, termasuk inspeksi, pemilihan gasket, dokumentasi, dan verifikasi hasil pekerjaan.

Industri apa saja yang membutuhkan Flange Management?

Layanan ini banyak digunakan di industri minyak dan gas, petrokimia, pembangkit listrik, pertambangan, kilang, LNG, pupuk, manufaktur, hingga industri kimia.
